Wer sich mit Photovoltaik beschäftigt, stolpert früher oder später über die Parallelschaltung Solarmodule. Klingt erstmal technisch – ist es auch ein bisschen –, aber im Kern geht es um eine ziemlich praktische Frage: Wie verbinde ich mehrere Module so, dass sie im Alltag möglichst zuverlässig Strom liefern?
Gerade bei kleineren Anlagen, etwa einem Balkonkraftwerk, spielt das eine größere Rolle, als man anfangs denkt. Denn nicht jede Dachfläche ist ideal, nicht jede Ausrichtung perfekt – und genau da kann die richtige Verschaltung den Unterschied machen.
Was ist eine Parallelschaltung Solarmodule?
Definition und Funktionsweise
Bei der Parallelschaltung werden Solarmodule so verbunden, dass Plus an Plus und Minus an Minus geht. Das klingt banal, hat aber eine klare Konsequenz: Die Spannung bleibt gleich, während sich die Stromstärke addiert.
In der Praxis bedeutet das: Wenn zwei Module jeweils 10 Ampere liefern, kommen zusammen 20 Ampere heraus – bei gleicher Spannung. Genau deshalb wird diese Art der Verschaltung häufig eingesetzt, wenn Systeme auf eine bestimmte Spannung ausgelegt sind.
Das Ganze wirkt auf den ersten Blick unspektakulär. Aber gerade bei realen Bedingungen – wechselndes Wetter, unterschiedliche Ausrichtungen – zeigt sich schnell, warum diese Methode beliebt ist.
Unterschied zur Reihenschaltung
Der wichtigste Unterschied liegt im Verhalten von Strom und Spannung. Bei einer Reihenschaltung steigt die Spannung, während der Strom konstant bleibt. Bei der Parallelschaltung passiert das Gegenteil.
Das hat direkte Auswirkungen auf das Systemdesign. Wechselrichter, Kabel und Schutzkomponenten müssen darauf abgestimmt sein. Und: Auch das Verhalten bei Verschattung ist ein völlig anderes.
Parallelschaltung Solarmodule vs. Reihenschaltung
Technische Unterschiede im Detail
In der Theorie ist der Unterschied schnell erklärt. In der Praxis wird es etwas komplexer. Denn neben Strom und Spannung spielen auch Verluste eine Rolle.
Bei Reihenschaltungen kann ein einzelnes schwaches Modul die gesamte Leistung nach unten ziehen. Das ist wie eine Kette – das schwächste Glied gibt das Tempo vor.
Bei der Parallelschaltung hingegen arbeiten die Module unabhängiger. Das macht das System robuster, gerade unter nicht idealen Bedingungen.
Vor- und Nachteile im Überblick
Hier lohnt sich ein kurzer Überblick:
Aspekt | Parallelschaltung | Reihenschaltung |
Verhalten bei Verschattung | stabiler | anfälliger |
Verkabelung | aufwendiger | einfacher |
Spannung | konstant | steigt |
Stromstärke | steigt | konstant |
Ein Punkt wird oft unterschätzt: Kabelverluste. Höhere Ströme bedeuten dickere Kabel – und das kann schnell ins Geld gehen.
Wirtschaftlichkeit: Ertrag, Kosten und Amortisation im Vergleich
Stromertrag und Leistungsverluste bei Reihen- und Parallelschaltung
Ob eine Reihen- oder Parallelschaltung wirtschaftlicher ist, hängt vor allem von den Einsatzbedingungen ab. Besonders Verschattung, unterschiedliche Modulausrichtung oder zeitweise Abschattungen durch Bäume, Schornsteine oder Gauben spielen dabei eine wichtige Rolle.
Bei einer Reihenschaltung bestimmt das leistungsschwächste Modul den Stromfluss des gesamten Strings. Wird ein einzelnes Modul teilweise verschattet, kann der Ertrag der gesamten Modulreihe deutlich sinken. Je nach Verschattungsgrad und Anlagenkonfiguration sind Ertragsverluste von etwa 10 bis über 30 Prozent möglich. Eine Parallelschaltung arbeitet in dieser Hinsicht robuster: Da jedes Modul seinen Strom unabhängig liefert, wirken sich Verschattungen meist nur auf das betroffene Modul aus. Dadurch bleiben die übrigen Module nahezu unbeeinflusst, wodurch sich insbesondere bei schwierigen Dachsituationen oder wechselnden Lichtverhältnissen höhere Jahreserträge erzielen lassen.
Auf vollständig unverschatteten Dachflächen sind die Unterschiede zwischen beiden Verschaltungsarten dagegen meist gering. Hier entscheidet häufig eher die Anlagenplanung als die reine Verschaltungsart über den Gesamtertrag.
Kosten für Parallelschaltung und Reihenschaltung
Auch bei den Anschaffungskosten gibt es Unterschiede. Eine einfache Reihenschaltung benötigt in vielen Fällen weniger zusätzliche Komponenten und lässt sich dadurch vergleichsweise kostengünstig realisieren. Eine Parallelschaltung erfordert dagegen häufig weitere Bauteile wie Y-Stecker, geeignete Sicherungen, Verteiler oder Stringboxen. Dadurch steigen sowohl Material- als auch Installationsaufwand.
Für kleinere Anlagen bewegen sich die zusätzlichen Materialkosten einer Parallelschaltung häufig im Bereich von 50 bis 300 Euro. Werden mehrere Modulstränge aufgebaut oder sind umfangreichere Schutzmaßnahmen erforderlich, können die Mehrkosten entsprechend höher ausfallen. Hinzu kommen gegebenenfalls Installationskosten, sofern die Arbeiten von einem Fachbetrieb durchgeführt werden.
Den höheren Anfangskosten steht jedoch häufig ein stabilerer Energieertrag gegenüber. Vor allem bei Anlagen mit regelmäßiger Teilverschattung oder unterschiedlichen Modulausrichtungen können die zusätzlichen Investitionen durch den langfristig höheren Solarertrag wirtschaftlich sinnvoll sein.
Faktor | Reihenschaltung | Parallelschaltung |
zusätzliche Komponenten | gering | höher |
Installationsaufwand | eher niedrig | etwas höher |
Verhalten bei Verschattung | empfindlicher | robuster |
langfristiger Energieertrag | abhängig von gleichmäßiger Einstrahlung | oft höher bei Teilverschattung |
Amortisierung und Return on Investment
Ob sich eine Parallelschaltung finanziell lohnt, lässt sich nicht pauschal beantworten. Entscheidend sind unter anderem Standort, Verschattung, Strompreis, Eigenverbrauch und die Größe der Anlage. Dennoch zeigt die Praxis, dass sich der etwas höhere Installationsaufwand häufig über die Lebensdauer der Anlage bezahlt macht.
Eine grobe Einschätzung gelingt bereits mit wenigen bekannten Werten – sieht unten. Wichtig sind vor allem die zusätzlichen Investitionskosten für die Parallelschaltung, der erwartete Mehrertrag durch geringere Verschattungsverluste sowie der aktuelle Strompreis. Online-Ertragsrechner oder Simulationsprogramme liefern bereits eine gute Orientierung. Wie stark sich eine Parallelschaltung tatsächlich auswirkt, hängt insbesondere davon ab, ob einzelne Module regelmäßig verschattet werden oder unterschiedliche Dachflächen miteinander kombiniert werden.
Wie man das berechnet und entscheidet
Ein einfaches Beispiel: Kostet die aufwendigere Verschaltung einschließlich zusätzlicher Komponenten rund 200 Euro mehr und ermöglicht sie durch geringere Ertragsverluste einen Mehrertrag von etwa 80 kWh pro Jahr, ergibt sich bei einem Strompreis von 35 Cent pro Kilowattstunde ein zusätzlicher Nutzen von rund 28 Euro jährlich. Bei stärkerer Verschattung kann der Mehrertrag jedoch deutlich höher ausfallen, sodass sich die Investition wesentlich schneller bezahlt macht. In vielen typischen Anwendungsfällen liegt die Amortisationszeit daher ungefähr zwischen zwei und sechs Jahren.
Bei der Entscheidung sollte deshalb nicht ausschließlich auf die Anschaffungskosten geachtet werden. Photovoltaikanlagen sind für Laufzeiten von 20 Jahren und mehr ausgelegt. Bereits kleine Unterschiede beim jährlichen Stromertrag summieren sich über diesen Zeitraum zu erheblichen Energiemengen und können die Gesamtrendite der Anlage spürbar verbessern. Deshalb lohnt es sich, die Verschaltungsart nicht nur technisch, sondern auch unter wirtschaftlichen Gesichtspunkten sorgfältig zu planen.
Wann ist eine Parallelschaltung sinnvoll?
Einsatz bei Teilverschattung
Das ist wahrscheinlich der häufigste Grund. Wenn einzelne Module zeitweise im Schatten liegen – durch Bäume, Gebäude oder Geländer – spielt die Parallelschaltung ihre Stärke aus.
Während bei einer Reihenschaltung ein verschattetes Modul die gesamte Leistung reduziert, arbeiten parallel geschaltete Module weitgehend unabhängig. Das Ergebnis ist eine stabilere Gesamtleistung.
Gerade bei Balkonen oder verwinkelten Dachflächen ist das kein Detail, sondern oft entscheidend.

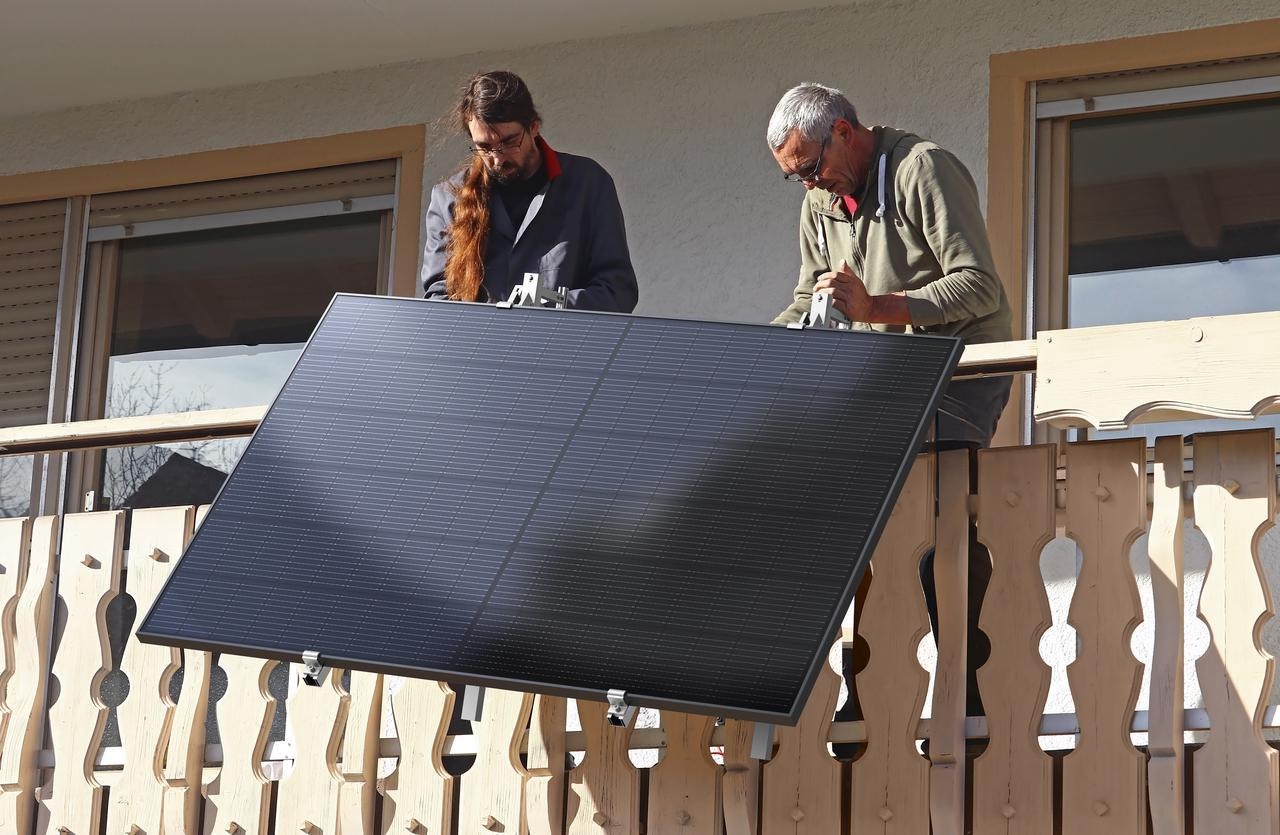

Nutzung bei kleinen PV-Systemen
Bei kleineren Anlagen, etwa im Bereich von Balkonkraftwerken oder Gartenlösungen, wird häufig auf Parallelschaltung gesetzt. Der Grund ist simpel: Flexibilität.
Man kann Module einfacher kombinieren, erweitern oder auch mal austauschen, ohne das ganze System neu denken zu müssen.

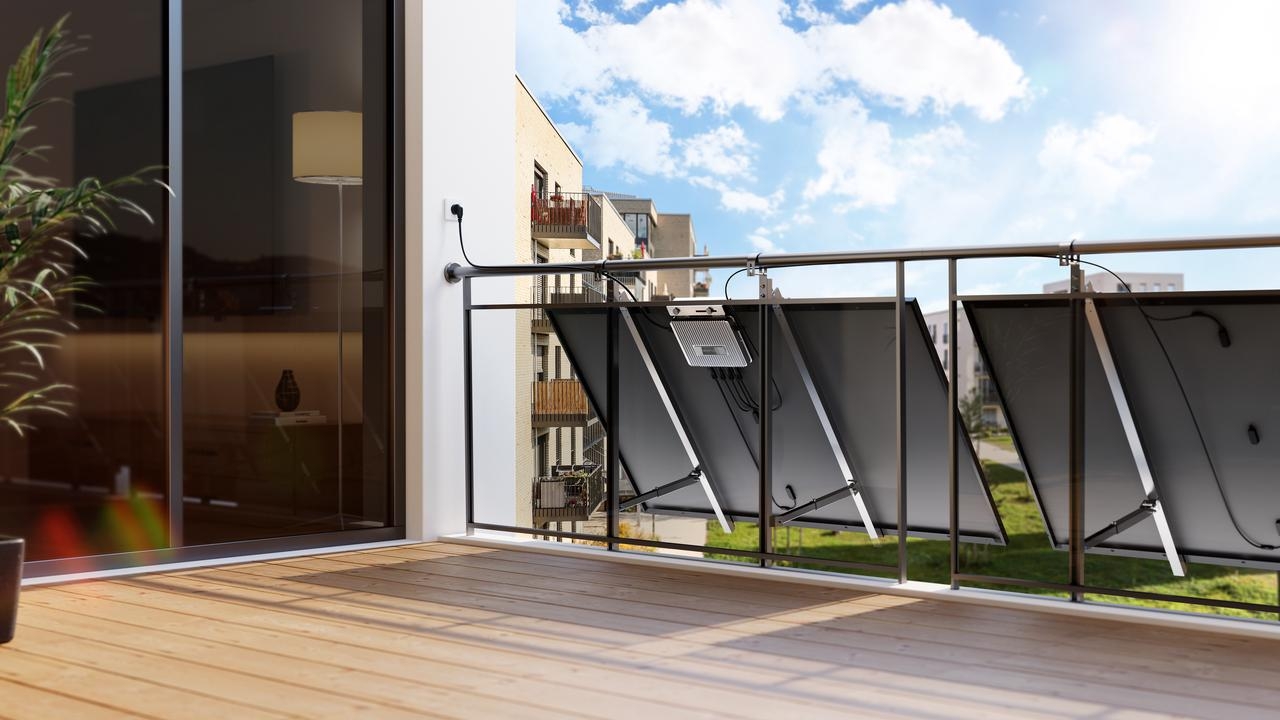

Flexible Erweiterung von Anlagen
Ein Punkt, der oft erst später relevant wird: Erweiterbarkeit. Energiebedarf ist selten statisch. Was heute reicht, kann in zwei Jahren schon zu knapp sein.
Mit einer Parallelschaltung Solarmodule lassen sich zusätzliche Module relativ unkompliziert integrieren. Das spart Aufwand – und ehrlich gesagt auch Nerven.
Parallelschaltung von Solarmodulen Schritt für Schritt
Vorbereitung und Planung
Bevor man loslegt, sollte man sich die Module genau anschauen. Spannung, Stromstärke, Leistung – das muss zusammenpassen. Unterschiedliche Module lassen sich zwar kombinieren, aber optimal ist das selten.
Auch die Verkabelung sollte man nicht unterschätzen. Je höher die Ströme, desto wichtiger werden saubere Verbindungen und passende Kabelquerschnitte.
Verkabelung und Anschluss
In der Praxis werden oft sogenannte Y-Stecker verwendet. Damit lassen sich mehrere Module relativ einfach parallel verbinden.
Wichtig ist, dass bei der Verkabelung die Polarität stimmt. Klingt trivial, ist aber eine der häufigsten Fehlerquellen. Ein falsch angeschlossenes Modul kann das gesamte System beeinträchtigen.
Sicherheit und Prüfung
Nach der Installation sollte man das System gründlich prüfen. Verbindungen, Spannung, Stromfluss – alles einmal durchgehen.
Zusätzlich sind Sicherungen sinnvoll, um das System vor Überstrom zu schützen. Gerade bei größeren Anlagen ist das kein optionaler Schritt mehr.
Risiken und Herausforderungen bei Parallelschaltung
Unterschiedliche Modulleistungen
Wenn Module unterschiedliche Leistungen haben, kann das zu Ungleichgewichten führen. Die stärkeren Module liefern mehr Strom, die schwächeren weniger – das klingt logisch, kann aber die Effizienz beeinflussen.
In der Praxis bedeutet das: möglichst identische Module verwenden. Alles andere funktioniert, aber eben nicht optimal.
Kabelverluste und Absicherung
Ein oft unterschätzter Punkt sind die Verluste durch Kabel. Höhere Ströme führen zu höheren Verlusten, vor allem bei längeren Leitungen.
Das lässt sich durch dickere Kabel reduzieren – kostet aber mehr. Hier muss man abwägen, was sinnvoll ist.
Eigenverbrauch optimieren mit Speicherlösungen
Warum Speicher bei PV-Systemen sinnvoll sind
Ein Problem bleibt bei jeder PV-Anlage gleich: Strom fällt nicht immer dann an, wenn man ihn braucht. Tagsüber viel, abends wenig.
Ein Speicher löst genau dieses Problem. Überschüssige Energie wird gespeichert und später genutzt. Das erhöht die Eigenverbrauchsquote deutlich.
STREAM 5000 und STREAM AC 5000 im Einsatz
Wir empfehlen zuverlässige Marken wie EcoFlow, wenn es darum geht, Solarstrom nicht nur zu erzeugen, sondern sinnvoll zu nutzen.
Bei der Parallelschaltung von Solarmodulen entsteht oft ein ungleichmäßiger Energiefluss, insbesondere bei wechselnden Lichtverhältnissen. Der STREAM 5000 sorgt dafür, dass diese zusätzlichen Erträge nicht verloren gehen, sondern effizient gespeichert und nutzbar gemacht werden.
Gerade wenn mehrere Modulstränge parallel laufen, hilft der Speicher dabei, Leistungsspitzen aufzunehmen und später wieder abzugeben. Das stabilisiert das gesamte System und verhindert, dass überschüssiger Strom ungenutzt bleibt. Gleichzeitig erhöht sich der Eigenverbrauch deutlich, da mehr Energie zeitversetzt genutzt werden kann. Für Nutzer, die ihre PV-Anlage flexibel erweitern möchten, ist das ein entscheidender Vorteil.
Wenn eine bestehende PV-Anlage durch parallel geschaltete Module erweitert wird, stößt die direkte Nutzung des zusätzlichen Stroms schnell an Grenzen. Der STREAM AC 5000 schafft hier Abhilfe, indem er die überschüssige Energie aufnimmt und flexibel wieder bereitstellt.
Besonders praktisch ist die einfache Integration: Bestehende Systeme müssen nicht grundlegend angepasst werden. Stattdessen ergänzt der Speicher die Anlage und erhöht sofort die Eigenverbrauchsquote. Das macht die Parallelschaltung wirtschaftlich deutlich attraktiver. Gleichzeitig bleibt das System skalierbar und kann mit zukünftigen Erweiterungen Schritt halten.
Unterm Strich ergänzen sich beide Ansätze gut. Und genau darum geht es am Ende: nicht maximale Theorie, sondern ein System, das im Alltag funktioniert.
Hinweis: Die Installation ist in vielen Fällen unkompliziert und kann selbst durchgeführt werden. Werden jedoch Änderungen an der Hausinstallation, ein Festanschluss oder die Integration in den Sicherungskasten erforderlich, können lokale Vorschriften die Installation durch eine qualifizierte Elektrofachkraft verlangen.
Parallelschaltung Solarmodule und Energieeffizienz
Einfluss auf den Gesamtertrag
Die Parallelschaltung sorgt oft für stabilere Erträge, vor allem bei wechselnden Bedingungen. Verschattung wirkt sich weniger stark aus, die Leistung bleibt konstanter.
Typische Verluste liegen je nach Setup bei etwa 2–5 %. Bei ungünstigen Bedingungen kann eine Reihenschaltung deutlich höhere Einbußen haben.
Kombination mit modernen Technologien
Mit Smart Metern und Energiemanagementsystemen lässt sich noch mehr herausholen. Der Strom wird dann nicht einfach nur erzeugt, sondern gezielt genutzt.
Fazit: Parallelschaltung Solarmodule sinnvoll nutzen
Die Parallelschaltung Solarmodule ist keine exotische Speziallösung, sondern in vielen Fällen genau die richtige Wahl. Besonders bei Verschattung, kleinen Anlagen oder flexiblen Setups spielt sie ihre Stärken aus.
Natürlich gibt es auch Nachteile – vor allem beim Verkabelungsaufwand. Aber in der Praxis überwiegen oft die Vorteile. Entscheidend ist, das System sauber zu planen.
In Kombination mit Speicherlösungen lässt sich der Nutzen noch einmal deutlich steigern. Wer hier auf durchdachte Systeme setzt, etwa von EcoFlow, holt langfristig mehr aus seiner Anlage heraus.
FAQs zur Parallelschaltung Solarmodule
Was ist eine Parallelschaltung von Solarmodulen?
Eine Verbindung mehrerer Module, bei der Spannung gleich bleibt und sich der Strom addiert.
Wann sollte man Solarmodule parallel schalten?
Vor allem bei Teilverschattung, kleinen Anlagen oder wenn Flexibilität wichtig ist.
Ist Parallelschaltung besser als Reihenschaltung?
Das hängt vom Einsatz ab. Bei Verschattung oft ja, bei großen Anlagen nicht immer.
Kann ich unterschiedliche Solarmodule parallel schalten?
Technisch möglich, aber nicht optimal. Ähnliche Module liefern bessere Ergebnisse.
Welche Kabel brauche ich für die Parallelschaltung?
Das hängt von der Stromstärke ab. Höhere Ströme erfordern dickere Kabel.
6. Lohnt sich ein Speicher bei parallelen PV-Modulen?
Ja, weil mehr Strom gleichzeitig erzeugt wird. Wir empfehlen, auf passende Speicherlösungen zu achten und zum Beispiel Systeme von EcoFlow zu nutzen, um den Eigenverbrauch zu maximieren.
