BMS batterie : définition, rôle et principe de fonctionnement – analyse complète
La BMS constitue le cœur électronique de toutes les batteries modernes. Il est largement utilisé dans le stockage d’énergie solaire, les batteries lithium, les véhicules électriques et divers systèmes de stockage d’énergie. Sans lui, la batterie perd sa protection, les cellules deviennent déséquilibrées, la durée de vie de la batterie diminue fortement, le risque de surcharge augmente de manière explosive et l’autonomie devient illusoire.
Alors, qu’est-ce que le BMS d’une batterie ? Qu’est-ce que le fonctionnement d’un BMS de batterie lithium ? Et comment permet-il d’optimiser les performances d’un kit solaire ? Ce guide vous apportera une réponse complète.
Qu’est-ce que le BMS d’une batterie ?
Le BMS est le système électronique central spécialement conçu pour gérer, protéger et contrôler les batteries rechargeables.
Qu’il s’agisse d’une station d’énergie portable pour l’extérieur, d’un système de stockage photovoltaïque, d’un véhicule électrique ou d’un téléphone portable, toutes les batteries lithium doivent s’appuyer sur un BMS de batterie pour fonctionner de manière sûre, stable et durable.
Définition du BMS batterie
La BMS de batterie est bien plus qu’un simple module de protection. C’est le cerveau électronique des batteries lithium modernes. Il s’agit d’un système intelligent qui intègre la surveillance, la protection, le contrôle, l’équilibrage et la communication, et qui est responsable de la gestion de la batterie tout au long de son cycle de vie.
Fonctionnement du BMS batterie lithium
Le BMS batterie possède cinq fonctions principales qui assurent la sécurité et les performances de la batterie :
Collecte de données en temps réel
Le BMS collecte en continu la tension, le courant et la température de chaque cellule. Sur cette base, il calcule :
SoC (State of Charge) : l’état de charge, comparable à une « jauge de carburant » qui indique clairement l’énergie restante.
SoH (State of Health) : l’état de santé de la batterie, qui reflète son niveau de vieillissement et aide l’utilisateur à estimer sa durée de vie.
La puissance de charge et de décharge : pour garantir que la batterie fonctionne dans une plage de puissance sûre.
L’état d’équilibrage des cellules : pour détecter rapidement les différences entre les cellules et éviter les pertes de performance.
Cela permet aux utilisateurs de connaître avec précision la capacité restante et l’état de santé de la batterie, évitant ainsi le problème de la « fausse autonomie ».
2. Protection contre la surcharge et la décharge excessive
Les batteries lithium sont extrêmement sensibles à la tension. Le BMS batterie constitue la première ligne de défense pour éviter les dommages :
Lorsque la charge approche de la limite supérieure de 4,2 V, le BMS de batterie lithium limite automatiquement le courant. Une fois le seuil atteint, il coupe la charge afin d’éviter la surcharge, le gonflement ou même l’incendie de la batterie.
Lorsque la tension de décharge descend en dessous de la limite inférieure de 2,5 V, le BMS batterie lithium coupe immédiatement l’alimentation afin d’empêcher une décharge profonde susceptible de provoquer des dommages permanents aux cellules.
3. Équilibrage des cellules
Au cours de l’utilisation, des différences de tension peuvent apparaître entre les cellules, ce qui entraîne une diminution de la capacité globale. Le BMS batterie lithium résout ce problème grâce à la technologie d’équilibrage :
Équilibrage passif : l’excès d’énergie des cellules les plus chargées est dissipé sous forme de chaleur.
Équilibrage actif : l’énergie est transférée des cellules les plus fortes vers les cellules les plus faibles.
Grâce à ce contrôle d’équilibrage, l’« effet de baril » est évité, permettant à chaque cellule de fonctionner à son plein potentiel.
4. Gestion thermique intelligente
La température détermine directement la stabilité d’utilisation et la durée de vie de la batterie :
Température trop élevée : elle accélère le vieillissement de la batterie, provoque une diminution irréversible de la capacité et, dans les cas graves, peut entraîner un emballement thermique, voire un incendie ou une explosion.
Température trop basse : l’activité de la batterie chute brutalement ; la capacité diminue fortement, les performances de décharge s’affaiblissent et la recharge devient difficile. Une recharge prolongée à basse température peut endommager définitivement les cellules.
Le BMS de batterie lithium contrôle automatiquement le refroidissement ou le chauffage afin de maintenir la batterie dans une plage de fonctionnement optimale de 15 °C à 35 °C.
5. Contrôle de sécurité et communication
Dès qu’une anomalie est détectée, par exemple :
court-circuit
température excessive
courant trop élevé
déséquilibre important entre les cellules
Le BMS de batterie coupe immédiatement l’entrée ou la sortie de l’énergie afin d’éviter tout danger. En même temps, il transmet l’état de la batterie aux équipements, à l’application mobile ou à l’onduleur, permettant ainsi une gestion intelligente et des alertes précoces en cas de panne.
En résumé, le BMS batterie peut être comparé à un gestionnaire intelligent dédié à la batterie : il agit à la fois comme cerveau, gestionnaire et protecteur, surveillant en permanence, 24 heures sur 24, la sécurité, les performances et la santé de chaque cellule.
Applications du BMS batterie dans la vie moderne
La batterie BMS est largement utilisée dans divers systèmes de stockage d’énergie, les transports et les appareils électroniques. Il est particulièrement indispensable dans les systèmes de stockage d’énergie solaire, où il détermine directement la sécurité, l’efficacité économique et la stabilité du système.
1. Systèmes de stockage d’énergie solaire
Dans des scénarios tels que les installations photovoltaïques domestiques ou l’alimentation solaire hors réseau, le BMS de batterie constitue le « centre intelligent » de l’ensemble du système. Prenons l’exemple de l’EcoFlow STREAM series : ses modules de batteries LFP sont tous équipés d’un BMS batterie haute performance, qui remplit principalement deux fonctions essentielles :
Protection de base de la batterie, garantissant au niveau fondamental le fonctionnement stable et sûr de l’ensemble du système photovoltaïque.
Maximiser la valeur du stockage d’énergie solaire et améliorer l’efficacité économique, aidant les utilisateurs à progresser vers un mode de vie « facture zéro ».
Protection de base de la batterie : Le BMS de la batterie surveille en temps réel tous les paramètres clés du pack de batterie, tels que la tension, le courant et la température. Il permet de prévenir avec précision les risques de surcharge, de décharge excessive et de surchauffe, garantissant ainsi, à la base, le fonctionnement stable et sûr de l’ensemble du système photovoltaïque et prolongeant la durée de vie de la batterie.
Maximiser la valeur du stockage d’énergie solaire et améliorer l’efficacité économique :
Contrôle intelligent indépendant de chaque cellule : le BMS de batterie gère chaque cellule individuellement. Même si certaines cellules vieillissent ou voient leurs performances diminuer, la capacité restante peut toujours être pleinement utilisée, ce qui réduit les pertes d’énergie et améliore la durée de vie et la stabilité globales du pack batterie.
Gestion à distance et surveillance en temps réel : l'EcoFlow STREAM series prend en charge une gestion visuelle via une application mobile. Il est possible de consulter le niveau de charge en temps réel et d’ajuster la stratégie de consommation d’électricité en fonction de la production solaire, ce qui est plus intelligent et plus efficace que les méthodes traditionnelles.
Optimisation intelligente de la recharge solaire : la vitesse de charge est ajustée dynamiquement en fonction de l’intensité de l’ensoleillement afin d’éviter les surtensions et les surcharges. En même temps, le système tient compte des habitudes de consommation des utilisateurs pour répartir intelligemment les périodes de charge, assurant ainsi une alimentation stable tout au long de la journée, améliorant fortement l’autonomie du système solaire et permettant réellement d’économiser de l’énergie.
Collaboration efficace avec l’onduleur : le BMS de batterie peut interagir avec l’onduleur pour optimiser conjointement les stratégies de charge et de décharge, maximisant ainsi l’utilisation de l’énergie produite par les panneaux solaires, réduisant l’usure de la batterie et créant une boucle efficace « production – stockage – consommation ».
Grâce à l’assistance intelligente du BMS batterie, l’efficacité économique de la EcoFlow STREAM series est particulièrement remarquable, aidant les utilisateurs à exploiter au maximum l’énergie solaire et à réduire leurs coûts d’électricité :

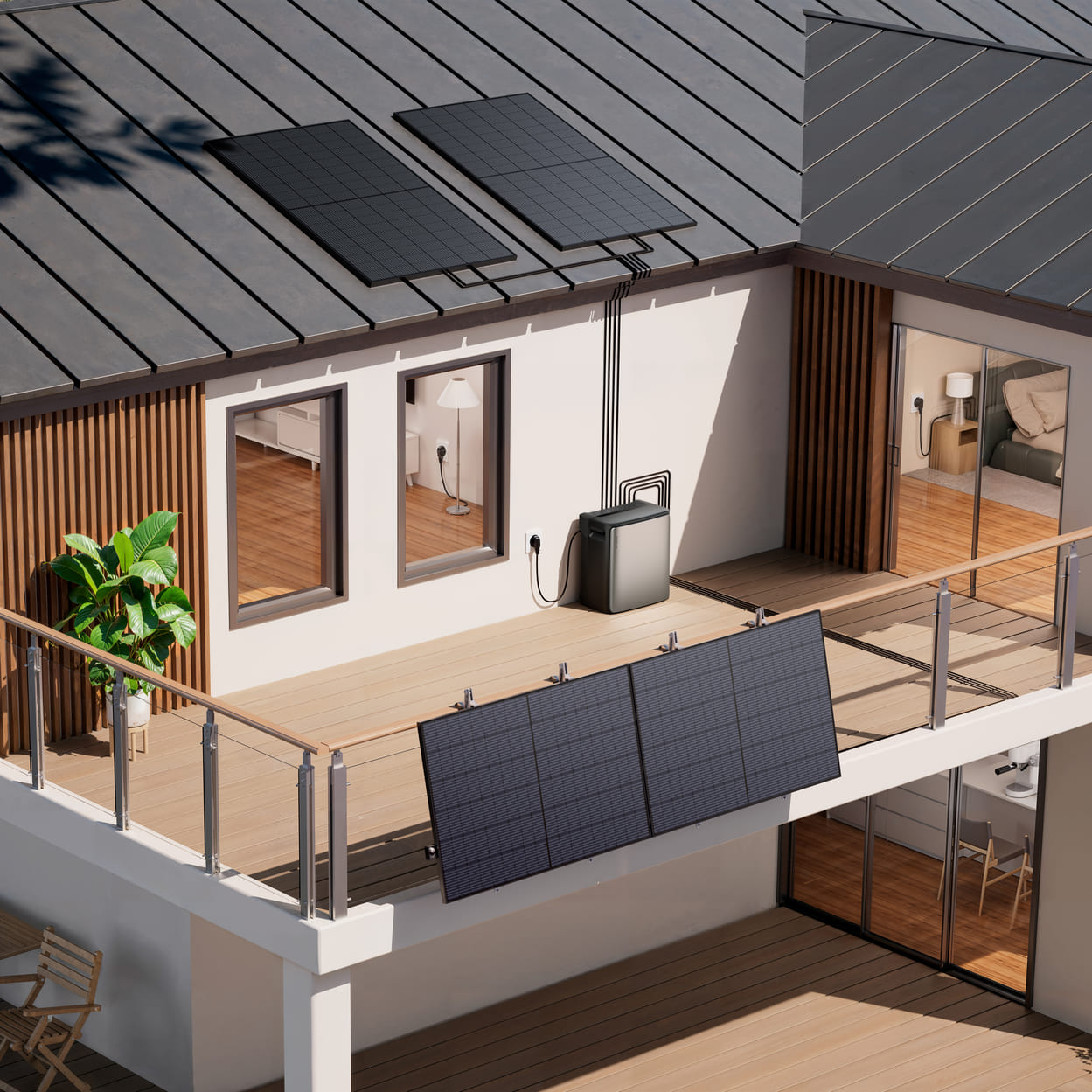

Par exemple, avec EcoFlow STREAM Ultra + STREAM AC Pro + 4 panneaux solaires rigides de 450 W, les économies annuelles peuvent atteindre jusqu’à 1 109 €. Avec une sortie AC de 2 300 W et une capacité initiale de 3,84 kWh, ce système peut facilement alimenter un sèche-cheveux, un lave-linge, une bouilloire électrique, un micro-ondes et d'autres appareils électroménagers quotidiens, assurant un approvisionnement électrique continu et sans interruption.
Les panneaux solaires inclus dans le kit sont équipés de la technologie « démarrage en faible luminosité », ce qui permet de produire de l’électricité dès 10 W d’ensoleillement. Les données de production en temps réel sont transmises au processeur du BMS batterie, assurant un stockage efficace même en cas de faible luminosité. Lorsqu’ils sont connectés en parallèle avec la batterie STREAM AC Pro, la capacité peut être étendue jusqu’à 11,52 kWh, répondant ainsi à des besoins en électricité plus importants.
Si vous possédez déjà des panneaux solaires à domicile, vous pouvez opter pour EcoFlow STREAM AC Pro + STREAM Ultra. Cette configuration permet également d’atteindre des économies annuelles maximales de 1 109 € et prend en charge une extension flexible de la capacité photovoltaïque à l’avenir. Elle conserve la commodité du plug-and-play tout en réduisant l’investissement initial, conciliant ainsi budget et possibilités d’extension.
Conseil pratique : les économies réelles varient selon le climat, les habitudes de consommation et les tarifs locaux. Il est recommandé d’utiliser un calculateur d’économies d’énergie pour une estimation personnalisée.
2. Alimentations portables pour l’extérieur
La stabilité et la sécurité des alimentations portables dépendent entièrement du soutien du BMS batterie :
Multiples protections de sécurité : prévention de la surcharge, de la décharge excessive et des courts-circuits, réduisant les risques électriques en extérieur.
Affichage précis de l’autonomie : évite les situations embarrassantes de coupure de courant lors d’activités en extérieur et permet de planifier l’utilisation de l’énergie.
Adaptation aux températures extrêmes : même par grand froid ou forte chaleur, l’alimentation reste stable, idéale pour le camping, les travaux en extérieur ou les situations d’urgence, offrant une utilisation plus sûre et fiable.
3. Véhicules électriques et moyens de transport électriques
Les véhicules électriques, vélos électriques, motos électriques et autres moyens de transport électriques tirent leur puissance principale des batteries au lithium, et le BMS de la batterie agit comme le « gestionnaire de sécurité » du pack de batterie :
Gestion en temps réel de l’état de charge et de décharge du pack batterie, calcul précis de l’autonomie, réduisant l’« anxiété liée à l’autonomie » des utilisateurs.
Surveillance continue de la température de la batterie, prévention de l’emballement thermique et réduction des risques d’incendie ou d’explosion.
Équilibrage des performances des cellules, prolongation de la durée de vie de la batterie et réduction des coûts de maintenance à long terme pour l’utilisateur.
4. Produits électroniques grand public
Les téléphones mobiles, ordinateurs portables, tablettes, drones et autres produits électroniques du quotidien intègrent de petits systèmes BMS. Bien que compacts, ces systèmes remplissent des fonctions essentielles :
Surveillance continue de l’état de charge et de décharge de la batterie, pour éviter que la surcharge ou la décharge excessive n’endommage définitivement les cellules.
Régulation intelligente du courant de charge, protégeant la santé de la batterie, prolongeant sa durée de vie et améliorant l’expérience utilisateur.
5. Stockage industriel et alimentation de secours
Dans des environnements tels que les stations de télécommunication, les centres de données ou les alimentations de secours pour équipements industriels, le fonctionnement stable des packs batterie de grande capacité est crucial. Le BMS batterie joue un rôle central dans leur gestion :
Surveillance à distance et alertes de panne : détection rapide et gestion des anomalies des batteries.
Équilibrage de la tension des cellules : assure la stabilité globale des performances des packs batterie de grande capacité.
Prévention des surcharges, surchauffes et courts-circuits : garantit un approvisionnement continu en énergie pour les équipements industriels, les télécommunications et le stockage de données, évitant des pertes importantes dues à des coupures de courant.
Pannes fréquentes du BMS batterie et méthodes de dépannage
Signes courants de dysfonctionnement du BMS batterie
La batterie ne se charge pas ou se charge très lentement
La batterie ne se décharge pas, la sortie est nulle ou elle ne peut pas alimenter la charge
L’indicateur de charge est imprécis, fluctue ou montre une « fausse autonomie »
Coupures automatiques ou protections injustifiées de la batterie
Tension des cellules gravement déséquilibrée
Température anormale ou déclenchement d’alarme pour surchauffe
Erreurs sur l’application ou l’écran, échec de communication
Causes courantes de dysfonctionnement du BMS batterie
Tensions des cellules incohérentes, entraînant l’activation des protections du BMS
Surcharge, décharge excessive ou courant excessif, déclenchant le mécanisme de protection
Température trop basse ou trop élevée, provoquant le verrouillage forcé par le BMS
Batterie laissée inactive pendant longtemps, entraînant un déséquilibre de la charge
Mauvais contact des circuits ou problème de communication
Vieillissement ou défaillance du BMS lui-même
Méthodes générales de dépannage et de réinitialisation
Déconnecter toutes les charges et éteindre l’appareil
Débrancher le chargeur et laisser la batterie au repos
Laisser reposer 10 à 30 minutes pour permettre la réinitialisation du BMS et la décharge des condensateurs
Reconnecter le chargeur et charger la batterie à 100 %
Allumer l’appareil pour tester : le BMS devrait retrouver son fonctionnement normal
Situations nécessitant une intervention professionnelle
La batterie ne se charge ni ne se décharge même après réinitialisation
Les différences de tension entre les cellules restent trop importantes
La batterie présente des gonflements, des odeurs inhabituelles ou une surchauffe importante
Après plusieurs réinitialisations, la protection se déclenche encore de manière répétée
Dans ces cas, cela indique que le BMS ou les cellules présentent un problème matériel. Il est strictement interdit de continuer à utiliser la batterie. Il faut contacter le service après-vente officiel pour inspection et remplacement afin d’éviter tout risque pour la sécurité.
Conclusion
On peut dire : toute batterie lithium doit être équipée d’un BMS. Il est à la fois le « cerveau » de la batterie, responsable de sa gestion intelligente ; le « gestionnaire », chargé d’optimiser les performances et de prolonger la durée de vie ; et le « protecteur », assurant la prévention des risques de sécurité. C’est la première et la plus importante garantie pour la sécurité, les performances et la longévité de tous les dispositifs à batterie lithium.
FAQ
Est-il possible de recharger une batterie sans BMS ?
Non, il est fortement déconseillé de recharger une batterie lithium sans BMS.
Sans système de gestion, la batterie n’est plus protégée contre la surcharge, la surchauffe ou le déséquilibre des cellules. Cela entraîne des risques d’emballement thermique, d’incendie ou d’explosion.
Si le BMS est défectueux, il ne faut pas continuer à utiliser ou recharger la batterie. Contactez immédiatement le service après-vente officiel pour un diagnostic et un remplacement, afin d’éviter tout danger.
Comment brancher un BMS sur une batterie ?
Il n’est pas recommandé que les utilisateurs connectent eux-mêmes le BMS à la batterie : cette opération doit être réalisée par un professionnel. Un câblage incorrect peut provoquer un court-circuit, un emballement thermique, un incendie, voire une explosion. Le BMS nécessite un câblage précis des cellules, de la température et des circuits de puissance ; toute erreur peut endommager la batterie de manière irréversible. En cas de problème d’installation, contactez le service après-vente officiel ou un électricien qualifié.
Que se passe-t-il si vous ne réinitialisez pas le BMS?
Si le BMS de batterie n’est pas réinitialisé à temps, les problèmes les plus immédiats sont : un indicateur de charge imprécis, une capacité réellement utilisable réduite et un vieillissement accéléré de la batterie. Dans les cas graves, la batterie peut verrouiller ses protections, rendant la charge ou la décharge impossible. Si un dysfonctionnement du BMS de batterie provoque une surchauffe, cela peut entraîner un emballement thermique, voire un risque d’explosion. Cela peut non seulement endommager irrémédiablement l’équipement, mais aussi causer de graves blessures aux utilisateurs et aux personnes à proximité.
