¿Qué es un enchufe Schuko? Información práctica y guía de conexión
El enchufe Schuko es el tipo de enchufe estándar más utilizado en Europa y se emplea para conectar electrodomésticos de media y alta potencia, como lavadoras, hornos o kits de autoconsumo solar. Este artículo le presentará la estructura básica y el principio de funcionamiento del enchufe Schuko, así como los requisitos de conexión y las precauciones en escenarios fotovoltaicos.
¿Qué es un enchufe Schuko?
El enchufe Schuko es uno de los estándares de toma de corriente más comunes en Europa y se utiliza ampliamente en países como España, Alemania, Portugal y Países Bajos.
En los hogares españoles, el enchufe Schuko es la interfaz principal para conectar electrodomésticos de media y alta potencia, como lavadoras, hornos y frigoríficos. También se utiliza de forma extendida en sistemas de autoconsumo fotovoltaico.
Composición del enchufe Schuko
El enchufe Schuko se compone principalmente de dos partes:
Clavija (enchufe macho): la parte que se conecta al equipo eléctrico, con dos pines metálicos redondos que permiten la conducción de la electricidad.
Base de enchufe (enchufe hembra): instalada en la pared o en el sistema eléctrico, con un contacto de puesta a tierra en su interior que proporciona una conexión de seguridad con toma de tierra.
Compatibilidad del enchufe Schuko
En España y en la mayoría de los países europeos, el sistema Schuko es compatible con los siguientes estándares:
Type C: puede insertarse directamente en una toma Schuko y se utiliza habitualmente para cargadores y dispositivos de baja potencia.
Sistemas Type E / F: sistema híbrido utilizado en Francia y Alemania, totalmente compatible en algunas regiones.
En los hogares españoles, el enchufe Schuko es la “toma de pared estándar”, por lo que en la mayoría de los casos no se necesita ningún adaptador adicional para su uso.
Características del enchufe Schuko
Desde el punto de vista estructural, el enchufe Schuko presenta las siguientes características:
Dos clavijas cilíndricas (diámetro aproximado de 4,8 mm y separación de unos 19 mm)
Diseño de contactos metálicos laterales de puesta a tierra
Permite la inserción en ambos sentidos (diseño no polarizado)
Al conectarse, primero establece la toma de tierra y después la fase y el neutro
Este diseño mejora significativamente la seguridad, especialmente en electrodomésticos de alta potencia y equipos de funcionamiento continuo.
Ventajas y desventajas del enchufe Schuko
El enchufe Schuko, como sistema de toma de corriente ampliamente utilizado en España y Europa, presenta ventajas claras en el uso doméstico y comercial, pero también algunas limitaciones.
Ventajas principales:
Alta seguridad: el sistema de conexión con puesta a tierra prioritaria reduce eficazmente el riesgo de descargas eléctricas.
Alta presencia en España: es el estándar de enchufe en hogares y edificios comerciales en España.
Gran compatibilidad: es compatible con enchufes comunes del estándar europeo como el Type C, lo que facilita su uso.
Soporta dispositivos de alta potencia: puede soportar hasta 16A, adecuado para lavadoras, hornos y sistemas de almacenamiento de autoconsumo fotovoltaico.
Desventajas:
Tamaño relativamente grande: en comparación con algunos enchufes compactos, la estructura del Schuko es más grande y ocupa más espacio en la pared.
Coste de instalación algo más alto: debido a su sistema de puesta a tierra, los requisitos de instalación son más exigentes que los de una toma bipolar convencional, y en algunos edificios antiguos puede ser necesario modificar el circuito eléctrico.

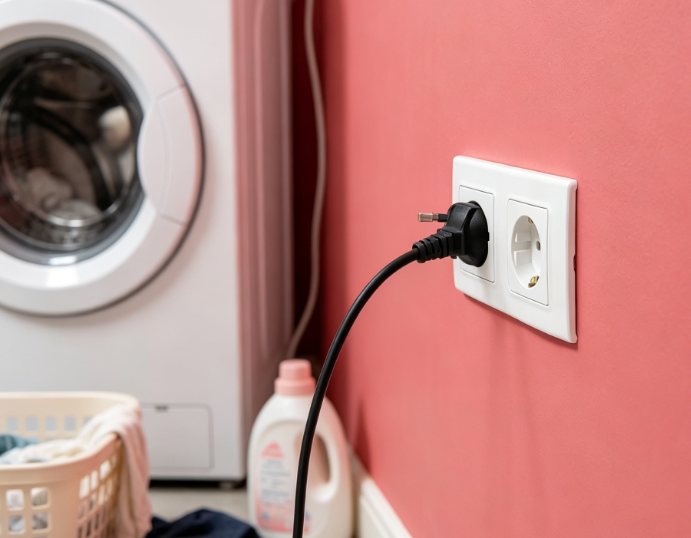

¿Cómo conectar un enchufe Schuko?
La forma de conexión del enchufe Schuko es relativamente sencilla. Solo es necesario alinear la clavija con la toma de pared Schuko e introducirla completamente para establecer la conexión eléctrica. Gracias a su diseño estructural, durante la inserción se garantiza automáticamente un contacto eléctrico estable y la conexión a tierra, lo que aumenta la seguridad de uso.
En condiciones normales de uso, el sistema Schuko establece primero la conexión de protección mediante la toma de tierra, lo que ayuda a reducir el riesgo de fugas eléctricas. Es adecuado para la mayoría de los electrodomésticos y dispositivos de funcionamiento continuo.
Las tomas de corriente suelen contar con una estructura de fijación estable en los laterales, lo que ayuda a mantener el enchufe firmemente conectado y reduce el riesgo de aflojamiento. Esto es especialmente útil en equipos relativamente pesados o de funcionamiento continuo, como lavadoras, hornos o inversores fotovoltaicos.
Conexión de sistemas fotovoltaicos de balcón con enchufe Schuko
En España, la conexión de sistemas de autoconsumo fotovoltaico de balcón mediante una toma Schuko tradicional es técnicamente y legalmente viable, pero debe cumplir estrictamente con los requisitos del Reglamento Electrotécnico de Baja Tensión (REBT) para evitar posibles sanciones.
Requisitos técnicos básicos
Requisitos de potencia: los microinversores suelen estar diseñados para una capacidad de inyección a red de aproximadamente 800W, aunque los límites concretos deben cumplir la normativa local y los estándares de certificación del equipo.
Certificación de seguridad y mecanismos de protección: el sistema debe contar con certificación CE e incluir protección anti-isla. Cuando la red eléctrica se interrumpe o el equipo se desconecta, el sistema detiene automáticamente la alimentación para garantizar la seguridad durante el mantenimiento y el uso.
Lógica de funcionamiento del sistema de almacenamiento: si el sistema incluye baterías de almacenamiento, debe regularse mediante un sistema de gestión de energía (BMS) o un dispositivo de control inteligente, para evitar que el exceso de energía se inyecte de forma no controlada a la red.
Estado de seguridad de la toma: las tomas Schuko domésticas deben contar con una buena conexión a tierra y cumplir con la normativa de instalación eléctrica. No se recomienda el uso prolongado de adaptadores múltiples o extensiones que no cumplan los estándares, para reducir el riesgo de sobrecalentamiento o mal contacto.
Legalización: el Real Decreto 244/2019 exige que todas las instalaciones de generación conectadas a red se registren y legalicen ante la distribuidora y la comunidad autónoma correspondiente.
Sistema solar recomendado para balcón
Solución básica: EcoFlow STREAM Ultra + 4 paneles solares rígidos de 400 W
El sistema integra una capacidad de almacenamiento de aproximadamente 1,92 kWh, lo que permite proporcionar energía básica y estable al hogar durante la noche o en horas de alta demanda eléctrica. Además, ofrece una potencia de salida en corriente alterna de hasta unos 1 200 W, suficiente para alimentar diversos electrodomésticos domésticos habituales. En cuanto a la entrada solar, el sistema puede admitir hasta aproximadamente 2 000 W de potencia fotovoltaica, y, junto con una eficiencia de conversión solar cercana al 23 %, mejora la generación y el aprovechamiento energético en distintas condiciones de luz. En condiciones de buena irradiación solar, este sistema puede ayudar a ahorrar hasta unos 1 109 euros al año en costes de electricidad para el hogar.
Solución de alta capacidad: EcoFlow STREAM Ultra X + 4 paneles solares rígidos de 400 W
En condiciones de buena radiación solar, esta combinación puede ayudar a ahorrar hasta aproximadamente 1 993 euros al año en la factura eléctrica del hogar, contribuyendo al ahorro de la factura de la luz a largo plazo.
El sistema cuenta con una capacidad de almacenamiento básica de 3,84 kWh y puede ampliarse hasta aproximadamente 23 kWh, lo que permite cubrir necesidades de consumo más prolongadas, incluyendo el uso nocturno y la optimización del consumo energético durante las horas de tarifa eléctrica elevada.
Mediante la conexión en paralelo del EcoFlow STREAM Ultra X, el sistema puede ofrecer una potencia de salida en corriente alterna de hasta aproximadamente 2 300 W, lo que permite alimentar de forma estable electrodomésticos de alta potencia como lavadoras y hornos.
Los módulos fotovoltaicos también utilizan paneles de unos 400 W, con una eficiencia de conversión cercana al 23 % y capacidad de optimización en condiciones de baja luminosidad, lo que ayuda a mejorar el rendimiento general de generación en distintas condiciones climáticas y a optimizar aún más el coste energético del hogar.
Además, el sistema es compatible con el medidor inteligente EcoFlow y enchufes inteligentes. El usuario solo necesita conectarlo a una toma de pared Schuko, sin necesidad de un proceso de instalación complejo.
Dado que el ahorro real depende del consumo energético y del precio de la electricidad en cada región, puede utilizar una calculadora de energía para obtener valores más precisos.
¿Es seguro conectar un sistema solar mediante un enchufe Schuko?
En condiciones de diseño conforme a la normativa y de uso correcto, conectar un sistema fotovoltaico de balcón (autoconsumo con microinversor) a través de una toma Schuko suele considerarse una de las soluciones relativamente seguras.
El sistema Schuko cuenta con una estructura de protección con toma de tierra, de modo que durante la conexión del enchufe se establece primero el circuito de tierra, reduciendo así el riesgo de descarga eléctrica. Al mismo tiempo, los microinversor solares suelen incorporar protección anti-isla; en caso de corte de la red eléctrica o desconexión del enchufe, el sistema detiene automáticamente la alimentación, evitando los riesgos de retroalimentación a la red.
No obstante, la seguridad depende del cumplimiento normativo de todo el sistema, incluyendo si los equipos cuentan con certificación CE, si la instalación eléctrica doméstica dispone de una correcta toma de tierra y si la instalación y el uso se realizan conforme a la normativa eléctrica local. Por ello, se recomienda utilizar siempre equipos que cumplan los estándares y evitar el uso de conexiones o adaptadores no conformes o modificados.
Conclusión
En resumen, el enchufe Schuko es un dispositivo ampliamente utilizado en hogares y empresas de muchos países europeos. Cuenta con un diseño seguro y puede soportar corrientes elevadas, lo que lo convierte en una opción ideal para conectar aplicaciones de alto consumo eléctrico. Tanto para sistemas fotovoltaicos como para electrodomésticos convencionales, se puede utilizar directamente el enchufe Schuko.
FAQs
¿Qué es un enchufe Schuko?
El enchufe Schuko, también conocido como enchufe de tipo F con toma de tierra según el estándar alemán, es uno de los principales enchufes domésticos de alta potencia más utilizados en los países europeos. Su estructura es simétrica, lo que permite su inserción en cualquier orientación o girado de 180 grados. Dispone de contactos metálicos laterales de puesta a tierra, de modo que al insertarlo en la toma, la conexión a tierra se establece primero, ofreciendo una mayor protección contra descargas eléctricas. Este tipo de enchufe cumple la norma CEE 7/4, admite corrientes de hasta 16 A y tensiones de 220–250 V, y es una opción ideal para electrodomésticos de alto consumo como lavadoras, hornos, microondas o cargadores de vehículos eléctricos de baja potencia.
¿Qué es un enchufe Schuko y para qué se utiliza?
El enchufe Schuko es un sistema de toma de corriente estándar ampliamente utilizado en Europa. Cuenta con una base circular hundida, dos orificios para las clavijas y dos contactos metálicos laterales que sirven como conexión a tierra. Este sistema de enchufe se utiliza principalmente para conectar de forma segura los equipos eléctricos a la red y garantizar una transmisión de energía estable. Por ejemplo, se emplea para alimentar electrodomésticos de alto consumo como lavadoras, lavavajillas, hornos, frigoríficos y microondas, cargar patinetes eléctricos y bicicletas eléctricas, así como conectar secadores de pelo, calefactores y otros dispositivos que requieren una fuente de energía estable y segura.
¿Cuál es la diferencia entre un enchufe Schuko y un enchufe europeo de dos clavijas redondas?
Estructura: el enchufe Schuko tiene un diseño más robusto y contactos metálicos de toma de tierra; el enchufe europeo de dos clavijas es más plano y no incluye conexión a tierra.
Corriente: el enchufe Schuko soporta hasta 16 A, mientras que el enchufe europeo estándar está limitado a un máximo de 2,5 A.
Aplicaciones: el enchufe Schuko puede alimentar dispositivos de alta potencia como lavadoras o microondas, mientras que el enchufe europeo solo es adecuado para equipos de baja potencia como cargadores o lámparas de mesa.
Compatibilidad: una toma Schuko puede aceptar enchufes europeos de dos clavijas, pero una toma estándar de dos clavijas no permite insertar un enchufe Schuko.
