LiFePO4 Spannung & Ladezustand: Tabelle für 12V, 24V & 48V
- LiFePO4 Spannung & Ladezustand: die Grundlagen
- LiFePO4 Spannung Ladezustand Tabelle (12V / 24V / 48V)
- Ruhespannung, Last & Temperatur richtig deuten
- Ladeschlussspannung & sicheres Laden (CC/CV)
- Tiefentladung vermeiden: Cut-off, DoD & BMS
- LiFePO4 Spannung messen: 3 einfache Methoden
- Fazit: Spannungstabelle als Praxis-Werkzeug
- FAQ
Die Batterie zeigt 13,1 Volt. Ist sie noch halb voll oder kratzt sie schon an der unteren Grenze? Bei einer LiFePO4-Zelle entscheidet genau dieser Wert darüber, ob heute Abend noch Strom da ist oder man im Dunkeln sitzt. Die Spannung ist das wichtigste Signal, um den Ladezustand einer LiFePO4-Batterie einzuschätzen, egal ob im Wohnmobil, auf dem Boot, in der Solaranlage oder im Hausspeicher.
Der Haken? LiFePO4-Zellen haben eine sehr flache Entladekurve. Zwischen 20 und 90 Prozent Ladung bewegt sich die Spannung nur um wenige Zehntelvolt. Wer diese Werte nicht kennt, fährt die Batterie entweder zu tief leer oder überlädt sie beim Nachladen. Beides kostet Lebensdauer. Wer die Spannung dagegen sauber liest, holt aus derselben Zelle Jahre mehr heraus.
Was bedeutet es eigentlich, wenn das Display 13,2 Volt zeigt? Ab wann sollte man nachladen, und ab wann wird es für die Zelle kritisch? Warum zeigt dieselbe Batterie beim Laden plötzlich 14,6 Volt an und kurz danach wieder 13,4? Und lässt sich das ganze Rechnen mit Spannungswerten nicht auch einfach jemand anderem überlassen? Die Antworten kommen Schritt für Schritt, am besten von vorne.

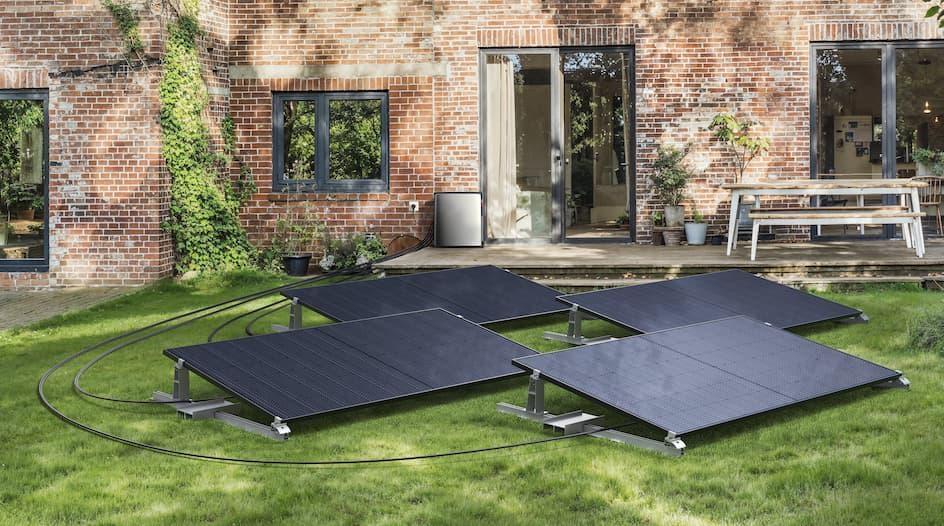

Wer ohnehin gerade über einen Speicher nachdenkt, wirft vorab am besten einen Blick auf ein Balkonkraftwerk mit Speicher. Dort ist die LiFePO4-Technik schon fertig verbaut, inklusive der automatischen Spannungssteuerung.
Hinweis: Vorweg sollte noch erwähnt werden, dass alle Spannungswerte in diesem Artikel Ruhespannungen sind, also die Leerlaufspannung ohne angeschlossene Last und ohne laufendes Laden. Sobald Strom fließt, weicht die gemessene Spannung davon ab.
LiFePO4 Spannung & Ladezustand: die Grundlagen
Bevor es an Tabellen und Messwerte geht, lohnt sich ein Blick auf das Grundprinzip. Warum die Spannung überhaupt etwas über den Ladezustand verrät, ist schnell erklärt.
Warum die LiFePO4 Spannung den Ladezustand verrät
Die Spannung in Volt ist das direkteste Messsignal für den Ladezustand, im Fachjargon State of Charge oder kurz SoC. Eine fast leere Zelle liefert weniger Spannung als eine volle, das Prinzip kennt jeder vom Handyakku. Bei LiFePO4 ist die Sache nur deutlich subtiler, weil die Kurve eben so flach verläuft.
Spannung allein erzählt allerdings nicht die ganze Geschichte. Erst zusammen mit dem entnommenen Strom und der Temperatur ergibt sich ein Bild vom Gesundheitszustand der Batterie, dem State of Health (SoH). Praktisch heißt das: Wer die Spannung lesen kann, plant seine Restlaufzeit realistisch und hält die Zelle aus den beiden Bereichen heraus, die ihr wirklich schaden, der Tiefentladung und der Überladung.
Die wichtigsten Spannungsbegriffe einfach erklärt
Vier Begriffe tauchen immer wieder auf. Die Nennspannung einer einzelnen LiFePO4-Zelle liegt bei 3,2 Volt. Das ist der Grundbaustein, aus dem sich jedes 12V-, 24V- oder 48V-System zusammensetzt. Die Ladeschlussspannung markiert die Obergrenze beim Laden, etwa 3,65 Volt pro Zelle. Darüber wird es kritisch.
Am anderen Ende steht die Abschalt- oder Cut-off-Spannung von rund 2,5 Volt pro Zelle. Das ist die technische Untergrenze, unter die das BMS die Zelle nicht fallen lassen sollte. Und dann gibt es noch die Lagerspannung von etwa 3,25 bis 3,30 Volt pro Zelle, was ungefähr 50 Prozent Ladung entspricht. Wer eine Batterie über Wochen einlagert, etwa das Wohnmobil über den Winter, fährt mit diesem halbvollen Zustand am besten.
So entstehen 12V-, 24V- und 48V-Batterien
Die einzelnen 3,2-Volt-Zellen werden in Reihe geschaltet, und die Spannungen addieren sich. Vier Zellen in Reihe ergeben rund 12 Volt, acht Zellen ergeben 24 Volt, sechzehn Zellen ergeben 48 Volt. Daher kommen die krummen Spannungswerte in den Datenblättern, die auf den ersten Blick irritieren.
Der entscheidende Unterschied zu einer alten Blei-Säure-Batterie ist die Form der Entladekurve. Blei fällt von Anfang an gleichmäßig ab, sodass man am Spannungswert recht gut ablesen kann, wie voll die Batterie ist. LiFePO4 bleibt zwischen etwa 20 und 80 Prozent fast auf demselben Niveau und sackt erst ganz am Ende ab. Das ist im Betrieb ein Vorteil, weil die Spannung der Geräte stabil bleibt. Beim Ablesen des Ladezustands ist es eine Tücke, denn 0,1 Volt entsprechen hier einem ordentlichen Sprung im SoC.
LiFePO4 Spannung Ladezustand Tabelle (12V / 24V / 48V)
Jetzt zu den Zahlen. Die folgenden Werte sind Ruhespannungen, gemessen ohne Last und ohne Ladung. Sie gelten als Orientierung, nicht als Naturgesetz. Das Kürzel in der Spalte, also 4S, 8S oder 16S, gibt an, wie viele Zellen in Reihe geschaltet sind. Das S steht für die Reihenschaltung, die Zahl davor für die Anzahl der Zellen: vier bei 12V, acht bei 24V, sechzehn bei 48V.
Spannungstabelle 12V LiFePO4 nach Ladezustand
Ladezustand (SoC) | Spannung pro Zelle | 12V-System (4S) | Einordnung |
100 % | 3,65 V | 14,6 V | voll, nur kurz beim Laden |
ca. 90 % | 3,35 V | 13,4 V | praktisch voll, Ruhe |
ca. 50 % | 3,30 V | 13,2 V | Mitte, idealer Lagerwert |
ca. 20 % | 3,25 V | 13,0 V | Zeit zum Nachladen |
0 % (Cut-off) | 2,50 V | 10,0 V | technische Untergrenze |
An dieser Tabelle sieht man die flache Kurve direkt: Zwischen 90 und 20 Prozent Ladung liegen gerade einmal 0,4 Volt. Wer im laufenden Betrieb 13,2 Volt misst, hat seine Batterie also etwa zur Hälfte gefüllt, nicht etwa fast leer
Spannungstabelle 24V & 48V im Vergleich
Bei 24V- und 48V-Systemen gelten dieselben SoC-Stufen, die Werte verdoppeln beziehungsweise vervierfachen sich entsprechend der Reihenschaltung.
Ladezustand (SoC) | 24V-System (8S) | 48V-System (16S) |
100 % | 29,2 V | 58,4 V |
ca. 50 % | 26,4 V | 52,8 V |
0 % (Cut-off) | 20,0 V | 40,0 V |
Diese Werte sind Richtwerte. Je nach Hersteller, Temperatur und Abstimmung des BMS können sie leicht abweichen. Wer es genau wissen will, schaut ins Datenblatt seiner konkreten Batterie. Für die Praxis reichen die Tabellenwerte aber völlig aus.
So wird die Tabelle im Alltag richtig genutzt
Die Faustregel, mit der eine LiFePO4-Zelle am längsten lebt, lautet: im Bereich zwischen 20 und 90 Prozent bleiben. Bei einem 12V-System sind das ungefähr 13,0 bis 13,4 Volt Ruhespannung. Wer in diesem Fenster bleibt, vermeidet den Zellstress an beiden Enden.
Sinkt die Ruhespannung Richtung 13,0 Volt, ist Nachladen sinnvoll. Und noch ein Punkt, der oft für Verwirrung sorgt: Beim Laden zeigt das Display kurzzeitig 14,4 bis 14,6 Volt an. Das ist nicht die echte Ladezustands-Spannung, sondern die Ladespannung. Klemmt man das Ladegerät ab und wartet ein paar Minuten, fällt der Wert auf etwa 13,4 Volt zurück. Erst dieser Wert sagt etwas über den tatsächlichen Füllstand aus.
Ruhespannung, Last & Temperatur richtig deuten
Die Tabellenwerte gelten nur unter idealen Bedingungen. In der Praxis verschieben zwei Faktoren das Bild: ob gerade Strom fließt und wie warm die Batterie ist.
Ruhespannung vs. Spannung unter Last
Alle Tabellenwerte sind Ruhespannungen. Sobald ein Verbraucher zieht, also etwa der Kühlschrank im Wohnmobil anspringt, fällt die gemessene Spannung wegen des Innenwiderstands der Zelle ab. Direkt nach dem Laden liegt sie dagegen kurz höher als der Ruhewert. Beide Effekte führen zu Fehleinschätzungen, wenn man sie nicht kennt.
Der einfache Trick aus der Praxis: vor dem Messen die Last für ein paar Minuten abklemmen und die Zelle zur Ruhe kommen lassen. Erst dann mit der Tabelle vergleichen. Wer mittendrin unter Volllast misst und sich über die niedrigen Werte erschreckt, jagt einem Phantom hinterher.
Wie Kälte die LiFePO4 Spannung beeinflusst
Kälte setzt LiFePO4-Zellen zu. Der Innenwiderstand steigt, die Spannung bricht unter Last stärker ein, und die nutzbare Kapazität sinkt spürbar. Das ist kein Defekt, sondern Chemie, aber es verändert die Planung.
Wichtiger noch: Laden bei Minusgraden schadet der Zelle dauerhaft. Unter 0 Grad Celsius sollte nicht geladen werden, es sei denn, die Batterie hat eine eigene Heizung oder ist ausdrücklich für tiefe Temperaturen freigegeben. Für deutsche Verhältnisse heißt das konkret: Wer im Winter campt oder einen Speicher im ungeheizten Gartenhaus stehen hat, sollte die verfügbare Kapazität konservativ ansetzen und das Ladeverhalten an die Temperatur anpassen.
Ladeschlussspannung & sicheres Laden (CC/CV)
Beim Laden kommt es weniger auf einen einzelnen Spannungswert an als auf den Ablauf dahinter. Moderne Ladegeräte arbeiten dafür in zwei Phasen.
Das CC/CV-Ladeprinzip kurz erklärt
LiFePO4-Batterien werden in zwei Phasen geladen. In der CC-Phase (Konstantstrom) fließt ein gleichbleibender Strom, und die Spannung steigt langsam bis zur Ladeschlussspannung. Dann übernimmt die CV-Phase (Konstantspannung): Die Spannung bleibt konstant, der Strom fällt ab, und die letzten 10 bis 15 Prozent werden schonend aufgefüllt. Dieses Verfahren schützt die Zelle vor Überladung.
Empfohlene Ladeschlussspannung für 12V LiFePO4
Für ein 12V-System liegt die Absorptionsspannung üblicherweise zwischen 14,2 und 14,6 Volt. Voraussetzung ist ein LiFePO4-fähiges Ladegerät mit CC/CV-Kennlinie. Ein Standard-Ladegerät für Blei-Säure passt hier nicht, dazu gleich mehr im FAQ.
Ein Tipp, der über die Jahre einen messbaren Unterschied macht: Wer dauerhaft auf 14,2 statt 14,6 Volt lädt und damit bewusst nur bis etwa 90 Prozent füllt, schont die Zelle deutlich. Die täglich verfügbare Kapazität sinkt dadurch kaum, die Lebensdauer steigt aber merklich. Die letzten Prozent kosten am meisten Zellstress und bringen im Alltag am wenigsten.
Hinweis: Bei selbstgebauten Systemen gilt: Im Zweifel immer die Herstellerangaben der konkreten Zellen und des BMS einhalten. Die Werte hier sind typische Richtwerte, kein Ersatz für das Datenblatt.
Tiefentladung vermeiden: Cut-off, DoD & BMS
Am unteren Ende der Skala wird es heikel. Zwei Begriffe helfen dabei, die Batterie rechtzeitig zu schützen, und ein Bauteil übernimmt das im Idealfall von allein.
Sichere Unterspannungsgrenzen je System
Die technische Cut-off-Grenze liegt bei 10,0 Volt für 12V-Systeme, 20,0 Volt bei 24V und 40,0 Volt bei 48V. Diese Werte sollte man aber nie als Zielgröße verstehen, sondern als Notbremse.
In der Praxis ist es besser, schon vorher per Low-Voltage-Disconnect (LVD) abzuschalten. Bei einem 12V-System sind etwa 11,0 bis 11,2 Volt ein guter Punkt. Damit bleibt ein Puffer, bevor die Zelle wirklich in den kritischen Bereich gerät, und das gelegentliche Erreichen der Grenze richtet keinen Schaden an.
Depth of Discharge (DoD) & Lebensdauer
Die Entladetiefe, der Depth of Discharge, beschreibt, wie weit eine Batterie zwischen den Ladungen leergezogen wird. 80 Prozent DoD gelten als guter Kompromiss aus nutzbarer Kapazität und Schonung. Wer regelmäßig auf 100 Prozent DoD geht, die Zelle also vollständig leerfährt, setzt sie spürbar mehr Stress aus und verkürzt die Zyklenzahl.
Für den Regelbetrieb hat sich ein Fenster von 20 bis 80 Prozent SoC bewährt, wer es etwas weiter treiben will, fährt 10 bis 90 Prozent. Beides verlängert die Lebensdauer gegenüber dem ständigen Voll-Leer-Wechsel deutlich.
LiFePO4 Spannung messen: 3 einfache Methoden
Für die Messung braucht es keine Werkstatt. Drei Wege führen zum Ziel, vom günstigen Standardwerkzeug bis zur App auf dem Smartphone.
Mit dem Multimeter messen
Die schnellste Methode kostet keine zehn Euro. Multimeter auf den DC-Spannungsbereich stellen, die rote Messspitze an Plus, die schwarze an Minus, ablesen und mit der Tabelle abgleichen. Wichtig dabei: vorher die Last abklemmen, sonst misst man die eingebrochene Spannung unter Belastung und nicht die aussagekräftige Ruhespannung.
Batterie-Monitor & Bluetooth-App
Ein fest installierter Batterie-Monitor liefert mehr als nur die Spannung. Er zählt mit, wie viele Amperestunden entnommen wurden, misst den aktuellen Strom und rechnet daraus einen genaueren SoC in Prozent. Gerade bei der flachen LiFePO4-Kurve ist diese Amperestunden-Zählung oft verlässlicher als die reine Spannungsmessung.
Noch komfortabler ist ein BMS mit Bluetooth. Damit lassen sich die einzelnen Zellspannungen und der Status direkt am Smartphone ablesen. Bei integrierten Speichersystemen ist das ohnehin meist von Haus aus dabei, man muss nichts nachrüsten und nichts verkabeln.
Stromspeicher ohne manuelles Spannungs-Management
Alles, was bis hierhin stand, ist die Pflicht eines jeden DIY-Bauers: Bei einer selbst zusammengestellten 12V-, 24V- oder 48V-Bank muss man Spannung, Ladegerät und BMS selbst aufeinander abstimmen und im Blick behalten. Das geht, kostet aber Einarbeitung und Aufmerksamkeit. Fertige LiFePO4-Komplettspeicher nehmen einem diesen Teil komplett ab, das BMS regelt Ladeschluss- und Cut-off-Spannung automatisch.
Wer sich das ersparen möchte, findet bei EcoFlow passende Komplettlösungen. Zwei Bundles bieten sich je nach Haushaltsgröße an:
STREAM Ultra X + 520W Solarpanel x 4 (3,84 kWh) ist ein LiFePO4-Speicher mit integriertem BMS, das die Ladeschluss- und Cut-off-Spannung automatisch regelt. Gedacht für 2- bis 3-Personen-Haushalte mit moderatem Verbrauch: Das System speichert den Solarstrom vom Mittag und gibt ihn am Abend wieder ab.
Die STREAM Ultra + STREAM AC Pro x 2 + 520W Solarpanel x 4 (5,76 kWh) ist die größere Variante für Haushalte mit höherem Bedarf am Abend und in der Nacht, entsprechend mehr Autarkie. Das System ist modular erweiterbar, und SoC sowie Leistung lassen sich per App im Blick behalten.
Fazit: Spannungstabelle als Praxis-Werkzeug
Wenn nur drei Zahlen hängenbleiben sollen, dann diese: voll sind die Systeme bei 14,6 V (12V), 29,2 V (24V) und 58,4 V (48V); die absolute Untergrenze liegt bei 10, 20 und 40 Volt. Alles dazwischen liest sich aus den Tabellen oben ab.
Der eigentliche Punkt ist aber nicht die einzelne Zahl, sondern das Verständnis dahinter. Wer weiß, dass 13,2 Volt im Ruhezustand eine halbvolle Batterie bedeuten und nicht eine fast leere, lädt zum richtigen Zeitpunkt, vermeidet die Tiefentladung und holt Jahre an Lebensdauer heraus. Und wer keine Lust auf das ständige Mitrechnen hat, überlässt die Spannungssteuerung einem Komplettspeicher mit BMS, das die Sache rund um die Uhr im Griff hat.
FAQ
Welche Spannung hat eine volle 12V LiFePO4 Batterie?
Beim Laden zeigt sie kurz 14,4 bis 14,6 Volt. Im Ruhezustand, also einige Minuten nach dem Abklemmen des Ladegeräts, pendelt sie sich auf etwa 13,4 Volt ein. Dieser Ruhewert ist der aussagekräftige.
Welche Ladeschlussspannung ist für eine 12V LiFePO4 Batterie ideal?
Üblich sind 14,2 bis 14,6 Volt mit einem CC/CV-Ladegerät. Wer die Lebensdauer in den Vordergrund stellt, lädt eher auf 14,2 Volt und damit bewusst nur bis rund 90 Prozent.
Bei welcher Spannung ist eine LiFePO4 Batterie zu 50 % geladen?
Bei einem 12V-System liegt die Ruhespannung dann bei etwa 13,2 Volt, bei 24V sind es rund 26,4 Volt und bei 48V etwa 52,8 Volt. Dieser halbvolle Zustand ist gleichzeitig der ideale Lagerwert.
Wann ist eine LiFePO4 Batterie leer bzw. wann abschalten?
Die technische Cut-off-Grenze liegt bei 10,0 Volt (12V). Besser ist es, schon bei etwa 11,0 bis 11,2 Volt per Low-Voltage-Disconnect abzuschalten, um einen Puffer zu behalten.
Kann ich ein Blei-Säure-Ladegerät für LiFePO4 verwenden?
Davon ist abzuraten. Blei-Ladegeräte arbeiten mit anderen Spannungskennlinien und oft mit einer Erhaltungsladung, die LiFePO4-Zellen nicht guttut. Wer sich das Thema ganz sparen will, greift zu einem Komplettspeicher wie den EcoFlow STREAM-Bundles, bei denen das passende Lademanagement bereits integriert ist.
Verändert sich die LiFePO4 Spannung bei Kälte?
Ja. Bei Kälte steigt der Innenwiderstand, die Spannung bricht unter Last stärker ein und die nutzbare Kapazität sinkt. Laden sollte man unter 0 Grad Celsius nur mit beheizten oder ausdrücklich dafür freigegebenen Batterien.
